Расчетное давление: 0.25～4.0 МПа
Расчетная температура: －20℃～450℃
Соединение: фланцевое / сварное
Диаметр: DN 15～DN 5000 мм
Фланцевое соединение
Стандарты фланцев ANSI, DIN, JIS и GB для различных классов давления от 0 до 5,0 МПа и диаметра от DN 15 до DN 5000 мм из всех различных материалов в соответствии с требованиями клиентов. Любые другие фланцы специальной формы также могут быть изготовлены по индивидуальному заказу:

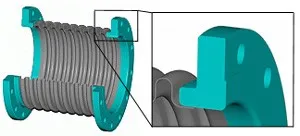

— Свободный фланец
Плавающие фланцы широко используются и производятся для решения проблемы гибкости фланцев во время установки. И этот тип соединения широко применяется в судостроении. Запрещается деформировать сильфонную часть во время установки.
— Угловой фланец
Угловые фланцы также широко используются в воздуховодах низкого давления, соединенных стяжками и приваренных. Любое измерение может быть настроено в соответствии с вашими запросами.
— Сварное соединение
Простой и экономичный тип соединения в проектных трубопроводах. Любая согласованная труба может быть сварена вместе с сильфоном, применяемым к сортаменту труб. Диаметр может начинаться от DN 10 мм до DN 10000 мм, а материал может быть из углеродистой стали либо полностью из нержавеющей стали (включая AISI304, AISI321, AISI316, AISI316L, AISI309, AISI310s).
Фланец, соединенный с внутренней втулкой. Сварное соединение с внутренней втулкой.
Дополнительная комплектация
Транспортировочные планки предназначены для фиксации монтажной длины и защиты компенсаторов при транспортировке.
Ограничительные шпильки применяется для защиты деформационных швов от повреждений, вызванных деформацией основных анкеров, из-за которых деформационные швы выходят из строя. После установки компенсатора все шпильки следует снять после установки и проверки.
Регулирующие шпильки применяются в боковых компенсаторах с двойными сильфонами для компенсации сил бокового смещения Регулирующие шпильки не могут выдерживать тягу давления.
.
